Ich finde es schade, dass die Schweiz, die in den letzten Jahren einen sehr guten Fussball spielt, keinen ihr würdigen Verbands-Badge auf der Brust trägt.

Der Trikot-Badge der Schweiz ist zu kleinteilig und daher als Verbandslogo, das mit Stolz, Rum und Ehre getragen werden soll, nicht geeignet. Die beiden Abkürzungen «ASF» und «SFV» sind durch ihre runde Grafik schwer lesbar, ebenso ist das Schweizerkreuz dazwischen kaum erkennbar. Der dynamische Strichfussballspieler trägt zusätzlich zur Verunklärung bei. Das ergänzende quadratische Schweizerkreuz auf dem Trikot passt formal nicht zum organischen Verbands-Badge. Richtigerweise müsste der Verbands-Badge links positioniert sein, über dem Herzen der Spieler!

Ein gutes Logo muss auf Fingernagelgrösse lesbar sein und das ist beim Verbandslogo des Schweizerischen Fussball Verbandes nicht der Fall. Ein grafisch hochstehender Badge auf dem Trikot einer Nationalmannschaft ist kommunikativ ein sehr wichtiger Aspekt bezüglich Identität und Branding.

Ich habe versucht die fünf besten Nationalmannschafts-Badges herauszufiltern. Grundlage meiner Auswahl ist die FIFA Weltrangliste, die ich bis Platz 50 von total 210 Verbänden analysiert habe.

Der Badge von Argentinien hat alles, was eine Top Nationalmannschafts-Grafik ausmacht. Eine eigenständige Grundform, die Beschriftung «AFA», die mit individuellem Ausdruck gut lesbar ist und die Landesfarben gelb, hellblau und weiss, die in unterschiedlichen Darstellungsformen durch ihre geschickte Anordnung immer lesbar bleiben. Losgelöst von der Grundgrafik wird der Badge mit zwei Weltmeister-Sternen und einem zweiteiligen Kranz emotional gefeiert.

Der Brasilien-Badge hat eine unverwechselbare Grafik. Die Verbindung von organischer Linienführung, Aussenform und Kreuz, sowie geometrischer Strenge in Form von gelben und grünen Flächen in horizontaler und vertikaler Ausrichtung, wirkt ausgewogen. «CBF» ist etwas zu klein geschrieben. Die vierte Farbe – Grün – funktioniert nicht in einer schwarzen oder weissen Grafik. Die fünf Weltmeister-Sterne verleihen dem Badge Historie.

Zwei geschlossene feine Kreislinien und eine segmentierte, stärkere Kreislinie bilden die Grundform des deutschen Badge, der so in drei Flächen gegliedert wird. Das Zentrum ist mit dem bekannten deutschen Adler besetzt. Zwischen dem kleinsten und dem mittleren Kreis steht «Deutscher Fussball Bund» geschrieben, leider viel zu klein. Der grösste Radius mit der markantesten Kreislinie, die unten drei Mal segmentiert ist, grenzt das Logo nach aussen ab. Die vier Weltmeister-Sterne sprengen die strenge monochrome Badge-Grafik, die mit seiner kreisrunden Designsprache an einen Ball erinnert. Die Sterne und der Adler machen aus einem nüchternen Drei-Kreise-Design, ein markantes Brand, das für drei deutsche Tugenden steht: Qualität, Disziplin und Ausdauer.

Kroatien hat ein markantes Fussball-Trikot in weissem und roten Schachbrett-Muster-Design. Der Badge ist ebenso stark in seinem Ausdruck. Ein brauner Ball, der durch seine Lederpaneel- Form Geschichte darstellt. Er trägt eine nach oben aufstrebende, konvexe, symmetrische Schachbrett-Gitterlinienstruktur – die an einen Pokal erinnert – und sich harmonisch aus dem Ball heraus entwickelt. Das rote und weisse Schachbrettmuster wird durch braune Linien begrenzt, was in monochromer Darstellung nicht funktioniert. In der Mitte steht in schnörkelloser Schrift «HNS» geschrieben. Ein prägnantes Badge-Design, das Emotionalität verkörpert: «Kockasti» und «Vatreni» steht im Kroatischen für «die Karierten» und «die Feurigen».

Der Schweden-Badge in den Landesfarben Gelb und Königsblau mit einem asymmetrischen Kreuz prägnant, zentral platziert, wird links und rechts von einer konvexen Segment-Linie begrenzt. Ein Ball krönt das Badge-Design oben. Der Ball erinnert durch sein Waben-Design an vergangene Tage. Um den Ball geschrieben steht, in viel zu kleiner Schrift, der Verbandsname: «Svenska Fotbollförbundet» und das Gründungsjahr 1904. Zwischen Ball und Kreuz steht in knapp lesbarer Schrift «Severige», was hilft den Badge definitiv mit Schweden in Verbindung zu bringen. Ein Badge-Design, das in Farbe, in Grautönen, als Linien-Grafik wie auch in monochromer Darstellung bestens funktioniert. Eine ruhiger Badge, welcher zu Schweden passt.

Wer kennt nicht das Foto von Diego Armando Maradona mit dem Weltmeisterpokal 1986. Was macht dieses Bild so charismatisch? Sicherlich die Aura des bis dato weltbesten Fussballers mit Pokal und dem ikonischen Argentinien-Shirt – siehe auch Post vom 22 Juni 2010 Göttliche Teilung … – und dem ausdrucksstarken AFA-Badge.

Die Schweiz hat eine lange Tradition bezüglich Grafik, man denke nur an die immer wieder überdurchschnittlich gestalteten Banknoten, um die uns viele bewundern. Gleiches müsste auch für den SFV-Badge möglich sein, damit die Trikot-Optik stimmt, wenn die Schweiz an der nächsten Fussball-WM Weltmeister wird!

Tipps:

• Patrick J. Schnieper – Brief an SFV Herr Blanc 21.01.2021: Logo des Schweizer Fussballverbands – keine Antwort!

Bei öffentlichen Projekten ist es Usus, dass zuerst einen Architektur-Wettbewerb durchgeführt wird und anschliessend das Siegerprojekt vor die Gemeinde kommt. Ein relativ riskanter Weg für den Steuerzahler, als auch für den Architekten – der grosse Kosten verursacht – ohne, dass es sicher ist, ob jemals gebaut wird.

Ein seriöses Architektur-Wettbewerbsverfahren für einen öffentlichen Bau kostet im Minimum zwischen Fr. 150’000 bis Fr. 250’000 für ein kleines bis mittleres Objekt, inklusive Preisgeld. Eine grosse Summe für eine durchschnittliche Gemeinde, welche im Normalfall mit den eigenen Steuereinnahmen nicht in der Lage ist, die Löhne der Lehrer zu bezahlen.

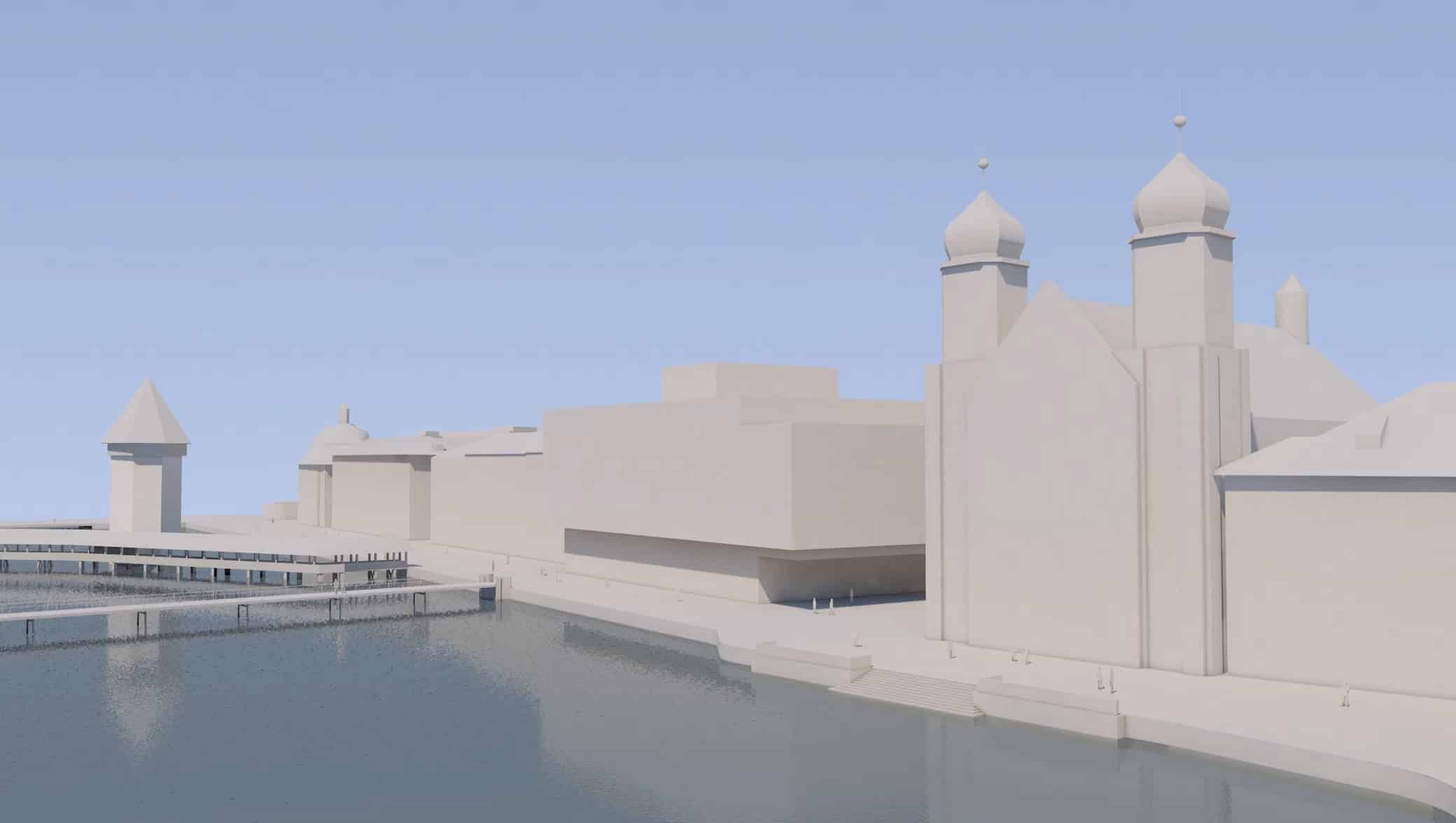

Die Durchführung eines Wettbewerbsverfahrens verlangt eine relativ anspruchsvolle Organisation. Es braucht ein Büro (Organisator), welches den Wettbewerb koordiniert und begleitet, sowie zusammen mit dem Bauherr (Gemeinde) ein Raumprogramm erstellt. Anschliessend muss fast immer durch einen Architekten eine Nutzungsstudie erstellt werden, um zu prüfen, ob das gewünschte Raumprogramm auf dem zu bebauenden Grundstück überhaupt realisierbar ist. Weiter muss eine Fachjury bestimmt werden, welche aus mindestens drei Personen besteht. Ebenso muss ein Modellbauer beauftragt werden, der ein Grundlagenmodell erstellt, von welchem dann den teilnehmenden Architekten eine Kopie zur Verfügung gestellt wird. Weiter müssen die Plangrundlagen, u.a. ein Situationsplan mit Höhenkurven, bereitgestellt werden.

Bei einem eingeladenen Wettbewerbsverfahren, mit 6 bis 10 Teilnehmern, ist der organisatorische Aufwand überschaubar. Bei einem öffentlichen Wettbewerb, mit bis zu 100 Teilnehmern, wird der logistische Aufwand doch schon relativ gross. Alle eingegangenen Wettbewerbsbeiträge müssen vom Organisator geprüft werden, anschliessend findet eine Juryierung statt, bei 100 Projekten eine anspruchsvolle Aufgabe. Das Preisgeld oder ein fixer Entschädigungsbetrag an alle Teilnehmer, letzteres kommt nur bei eingeladenen Wettbewerben zur Anwendung, ist mit Fr 75’000 bis Fr. 100’000 zu veranschlagen.

Neben dem Aufwand, welcher für die Steuerzahler entsteht, ist der Aufwand der Architekten, welche an solchen Wettbewerben teilnehmen, ebenso zu betrachten. Siehe auch Post vom 4. Mai 2008 «150 Wettbewerbs-Teilnehmer …?». Für ein mittleres Wettbewerbs-Projekt muss mit einem Stundenaufwand von ca. 500 Stunden gerechnet werden, was bei einem Stundensatz von Fr. 100 stolze Fr. 50’000 sind, plus Modellbaukosten und Plotkosten. Alles in allem ca. Fr. 55’000 pro Projekt. Bei einem eingeladenen Wettbewerb macht das bei sechs Teilnehmern Fr. 330’000. Entschädigt werden jedoch nur ca. Fr. 75’000, was pro Teilnehmer Fr. 15’000 ist und nicht einmal Fr. 30 pro Stunde ergibt… Bei öffentlichen Wettbewerben mit 100 Teilnehmern macht das ungefähr 5.5 Millionen Honorarkosten, welche mit ca. Fr. 100’000 (Preisgeld) entschädigt werden. Ein volkswirtschaftlicher Wahnsinn!

Würde es aus Sicht der Steuerzahler, wie auch den Architekten, nicht mehr Sinn machen, in einem ersten Schritt eine Nutzungsstudie mit einer Kostenschätzung zu erstellen, welche dann direkt dem Stimmbürger vorgelegt werden kann. Die Kosten für eine Nutzungsstudie inkl. Kostenschätzung bewegen sich für ein mittleres Projekt im Bereich von ca Fr. 50’000, also Kosten von ungefähr einem Viertel verglichen mit einem Wettbewerb. Bei einer positiven Gemeindeabstimmung ist in einem weiteren Schritt ein Wettbewerbsverfahren absolut zwingend, mit einer fairen Jury, siehe auch Blogpost vom 26. Jaunar 2016 «So stellt sich eine faire Fachjury zusammen». Die Bürger selbst stimmen ja nicht über die Architektur ab, sondern über eine Nutzung mit entsprechendem Kostenrahmen.

Ein stufengerechtes Verfahren für öffentliche Architektur-Wettbewerbe mit Gemeinde-Abstimmung sollte in Zukunft aus volkswirtschaftlichen Überlegungen in Betracht gezogen werden:

1. Nutzungsstudie (Kosten ca. Fr. 50’000)
2. Gemeindeabstimmung
3. Wettbewerbsverfahren – nach Annahme durch Souverän (Kosten ca. Fr. 150’000)

Das aktuelle Vorgehen «ALL-IN» sollte unbedingt überdacht werden, aus volkswirtschaftlicher Sicht!

Tipp:

• NZZ am Sonntag 03.09.2023 – Zukunft Bauen: Machbarkeitsstudien in Rekordzeit
• Luzerner Zeitung vom 18. März 2023: Leserbrief – Diskussion kommt zu spät
• TEC21 2019 – Nr. 52 «Aktuelle Verfahren sind volkswirtschaftlicher Blödsinn»

In diesem Post möchte ich auf den Akku des Elektroautos eingehen. Ich bin immer wieder mehr oder weniger überrascht, wie wenig Wissen die meisten Menschen haben, was die E-Mobilität betrifft. Ich fahre nun seit 1 ½ Jahren einen BMW i3s und habe in dieser Zeit knapp 25’000 km zurückgelegt. Der kleiner Stadt-Flitzer hat einen 42 kWh Akku mit dem man im Stadtverkehr bequem 300 km und auf der Autobahn etwas über 200 km zurücklegen kann.

Ein E-Auto benötigt in der Produktion, verglichen mit einem Verbrenner-Auto, einen höheren Energieaufwand, welcher dem Akku geschuldet ist. Für die Akku-Produktion wird pro Kilowattstunde (kWh) aktuell von ca. 100 kg CO2 (Kohlenstoffdioxid) ausgegangen. Dieser Wert wird in den nächsten Jahren noch massiv reduziert werden. Für den BMW i3 Akku, mit einer Bruttokapazität von 42 kWh, werden für die Produktion 4’200 kg CO2 freigesetzt noch bevor das Auto auch nur einen Kilometer gefahren ist. Wie weit muss also mein E-Auto mit 100 Prozent erneuerbarem Strom fahren, um mit einem PKW mit durchschnittlichem Verbrennungsmotor gleichzuziehen bzw. den Wert der CO2 Emissionen zu unterschreiten. In der Schweiz liegt der durchschnittliche CO2 Ausstoss von Fahrzeugen mit Verbrennungsmotor bei 137 Gramm pro gefahrenen Kilometer (Wert gemessen im Jahr 2019).

Teilt man die 4’200 kg CO2 durch 137 Gramm CO2 so ergibt das ca. 30’000 km. Somit ist bereits bei einem Kilometerstand von 30’000 der BMW i3 äquivalent mit einem Verbrenner. Bei einer durchschnittlichen Motorlaufleistung von 200’000 km, ist der E-Flitzer bezüglich CO2 Ausstoss mit 170’000 km gegenüber einem Verbrenner-Auto im Vorteil. Wenn ich das E-Auto also für die «restlichen» 170’000 km mit 100 Prozent erneuerbarer Energie lade, reduziere ich den CO2 Ausstoss um 23’000 kg gegenüber einem durchschnittlichen Schweizer Verbrenner-Auto. Übrigens werden alle öffentlichen E-Ladestationen mit 100 Prozent erneuerbarem Strom beliefert. In der Schweiz sind 62 Prozent des Stroms aus erneuerbarer Energie produziert. Wenn der BMW i3 während eines üblichen Autolebens, inklusive Akku Produktion, mit einem durchschnittlichen Schweizer Strommix geladen wird, entspricht das immer noch 13’500 kg CO2 Einsparung.

Dass der Akku, nachdem er nicht mehr als Autobatterie gebraucht wird, als Elektrospeicher von Wind- und Solaranlagen ein zweites Leben bekommen kann, ist in dieser Betrachtung noch gar nicht berücksichtigt. Ein Akku hat heute eine Lebensdauer, inklusive «Second Life», von bis zu 30 Jahren, bevor er zu 98 Prozent mit erneuerbarer Energie recycelt werden kann.

In der Schweiz gibt es 4.6 Millionen Personenwagen, welche durchschnittlich 13’470 Kilometer im Jahr zurücklegen, was total 63 Milliarden Kilometer ergibt. Bei einem Durchschnittsverbrauch von 137 Gramm CO2 pro gefahrenen Auto-Kilometer sind das 8’600’000 Tonnen CO2 … was 18.5 Prozent des gesamten CO2 Ausstosses der Schweiz entspricht. Ein relevanter Teil könnte heute schon reduziert werden – vorausgesetzt das Wissen bezüglich E-Mobilität und das Interesse an einer lebenswerten Zukunft sind vorhanden.

Ob ein LKW mit Wasserstoff fährt oder ein Haus genügend gedämmt ist, kann meist nicht direkt beeinflusst werden. Bei der Wahl des Antriebskonzeptes des eigenen Autos kann jeder selbst entscheiden, wie nachhaltig und umweltbewusst er unterwegs sein will.

Es fasziniert mich, dass ich in ca. 4 Monaten mit meinen «Smart Urban Car» emissionsfrei unterwegs sein werde, denn ich lade mein E-Auto Zuhause mit Solarstrom. Darüber hinaus ist das E-Auto ein wichtiger Bestandteil einer zukünftigen Kreislaufwirtschaft (Akku-Recycling).

Heute muss man zum Glück nicht mehr in eine Bibliothek fahren, um an Wissen zu gelangen und wenn, dann nur batterieelektrisch!
